합벽식(자립식)옹벽공법
Space · R Wall

합벽식(자립식)옹벽공법
Space · R Wall

중소기업 기술마켓 제 2019-0082호

이미지명

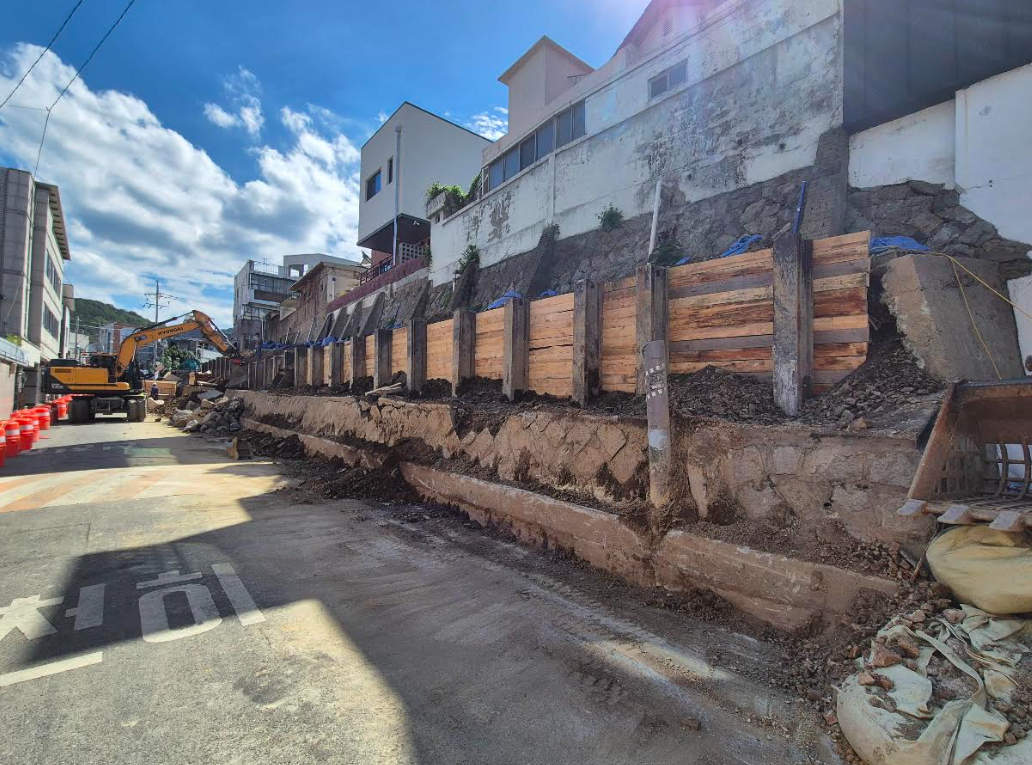

대구 효명초교 맞은 편 도로확장 및 옹벽 전면 보강공사 : 대구시 남구청 정책추진단 도시계획과

공법개요

  • 성토부 /절토부의 옹벽 설치부에 천공 후 선단 확대 H-Pile를 근입한 뒤 레미콘을 충진하여 말뚝 시공 완료

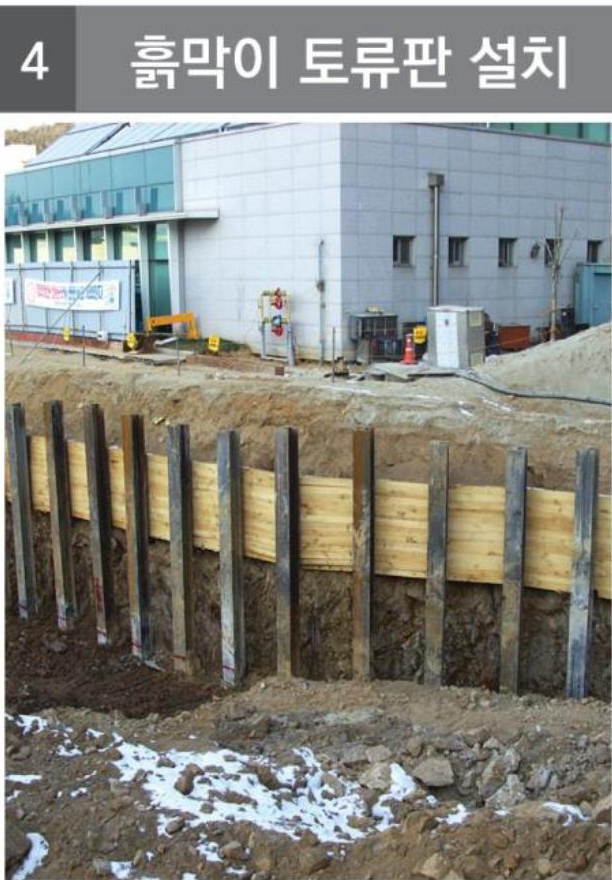

  • 삽입된 H-Pile을 엄지말뚝으로 이용하여 토류판 설치 및 비탈면 굴착을 완료

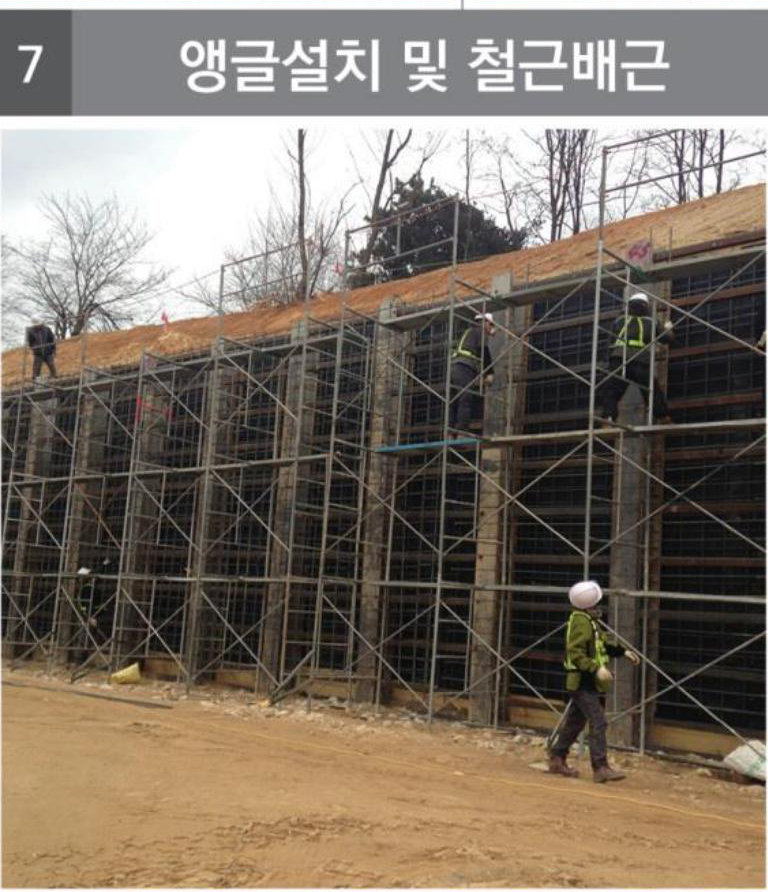

  • 비탈면 굴착 완료 후 철근배근, 거푸집 설치, 콘크리트 타설로 옹벽을 시공하는 공법

공법의 특징

  • 1m 이내 최소 공간에서 옹벽 시공 가능

  • 사업부지 추가 확보 및 토지 보상비 절감

  • 별도의 가시설이 불필요하고 합벽공사가 가능하여 공사비 측면에서 유리

  • 사면 절취 등 터파기가 필요없음

  • 급속시공이 가능하므로 수해 복구 등의 긴급공사에 유리

  • 옹벽 저판 배제 및 매설물 등에 구애받지 않음

  • 지장물이 많은 도심지 옹벽공사에 유리

이미지명

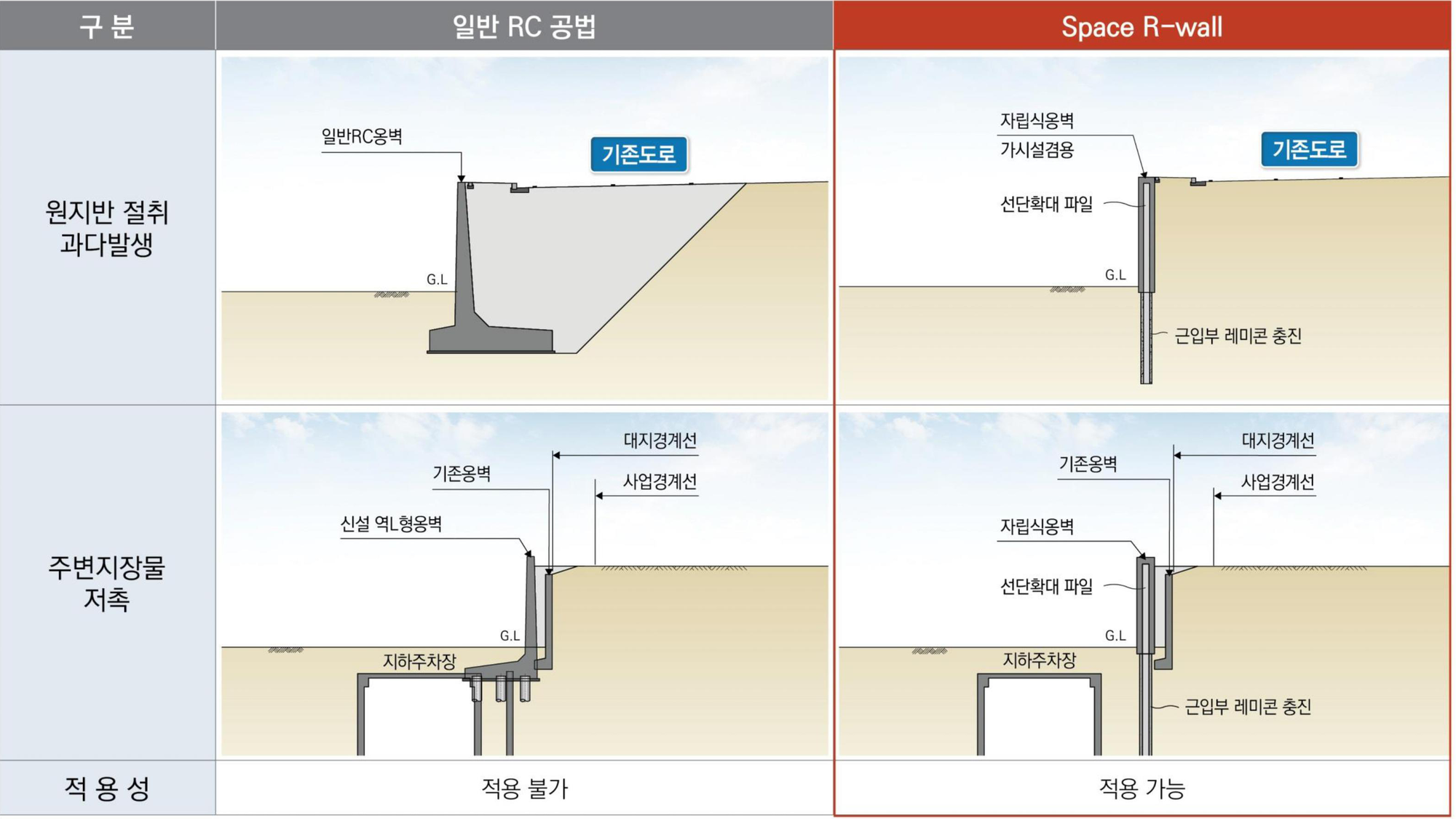

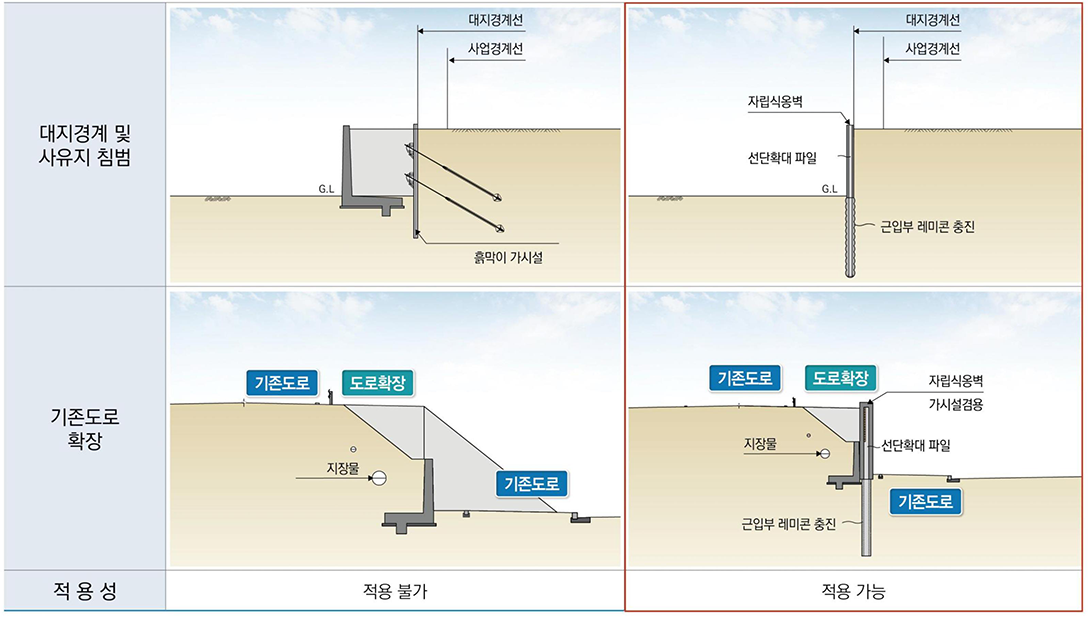

자립식 옹벽 공법 적용성

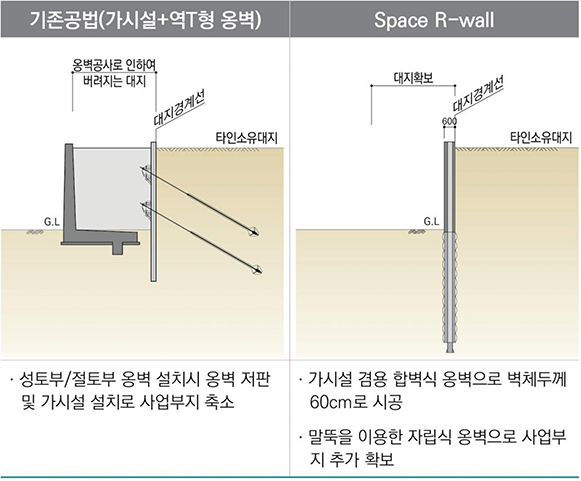

자립식(합벽식) 옹벽 공법 [SPACE R-Wall 공법]

이미지명
이미지명

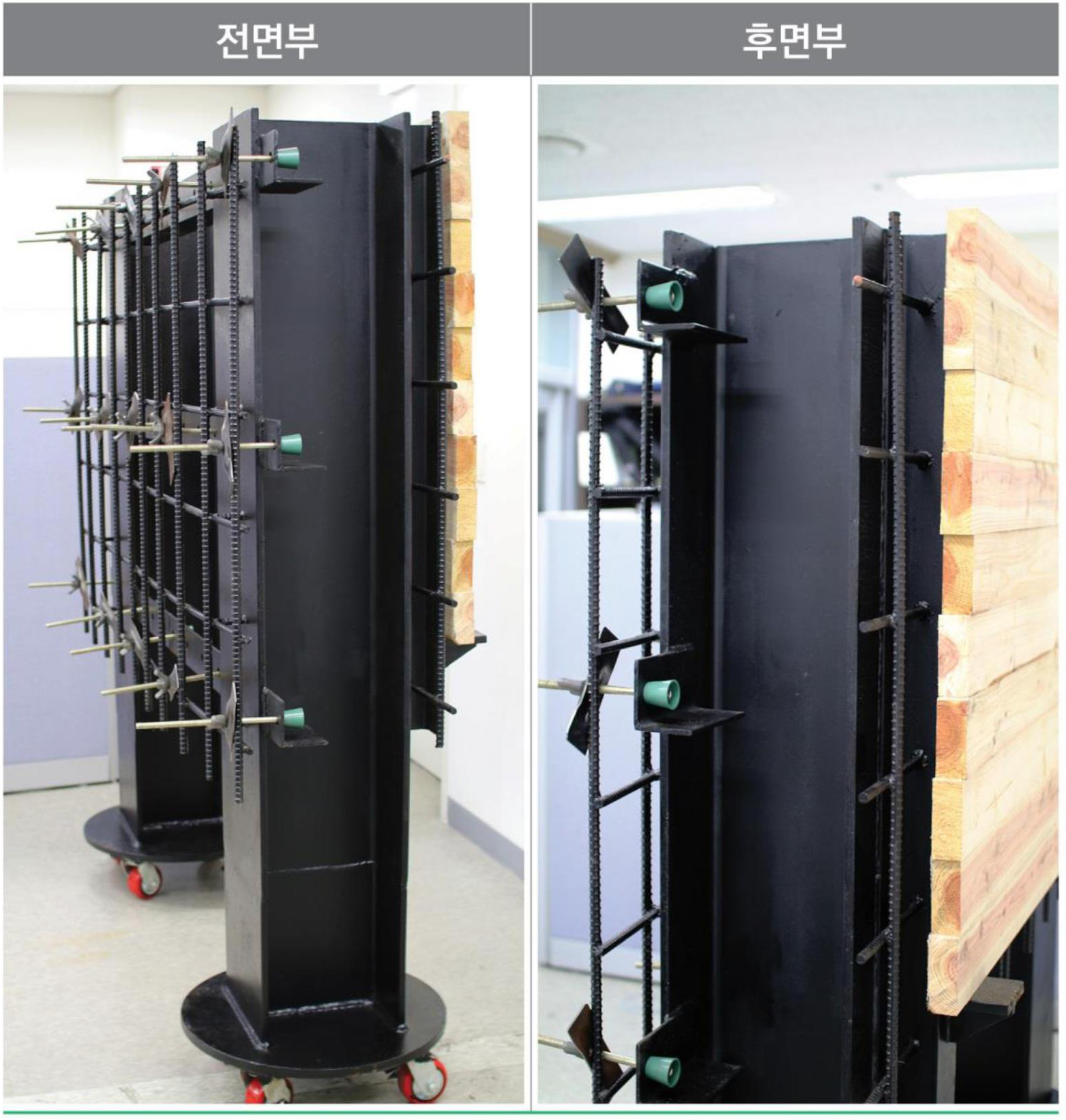

설치모형 설치모형

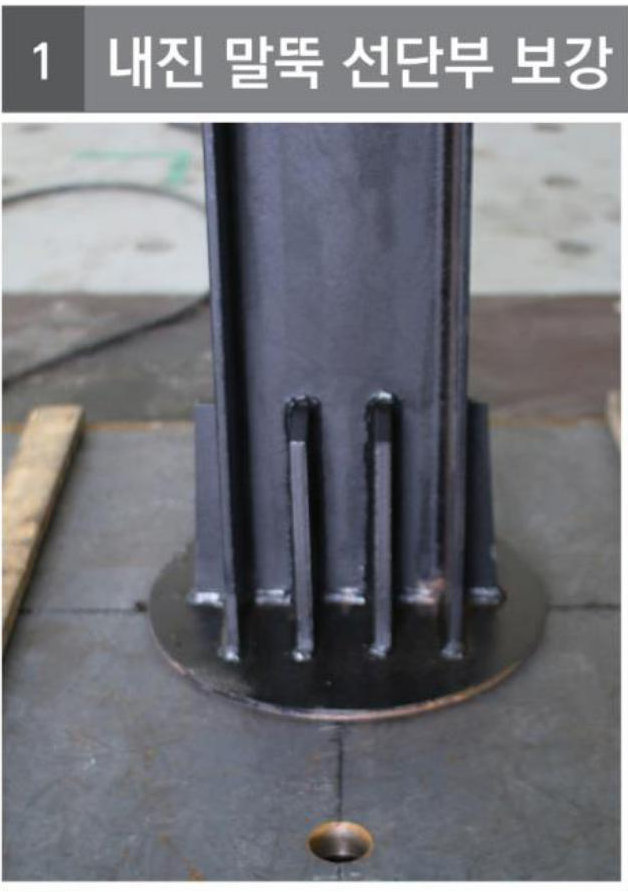

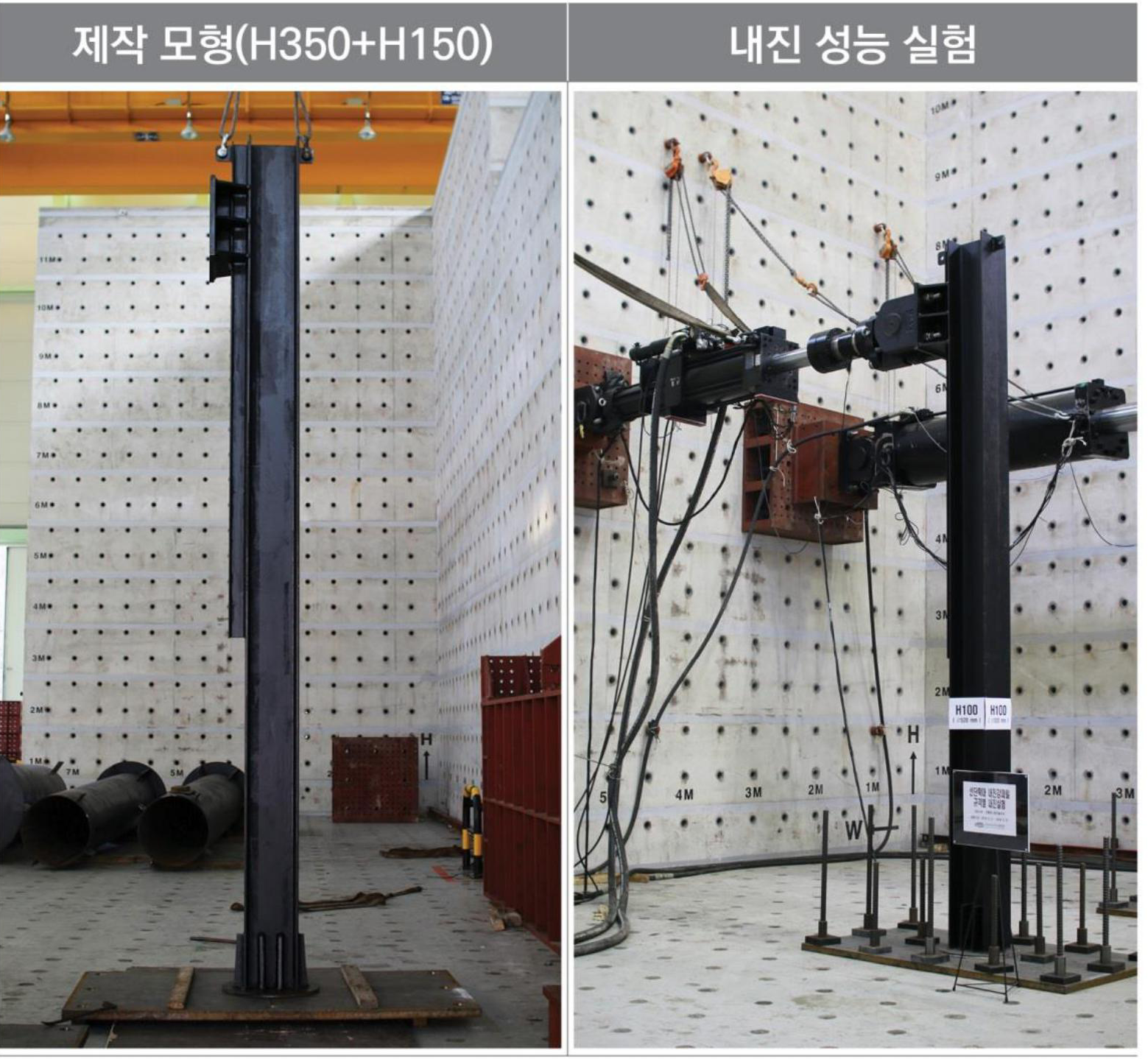

구조실험 ※ 명지대 하이브리드 구조실험센터(2014) 구조실험 ※ 명지대 하이브리드 구조실험센터(2014) · 유압가력기를 이용하여 수평재하 반복 실험 수행
·내진 실험으로 말뚝기초의 내진 안전성 검증

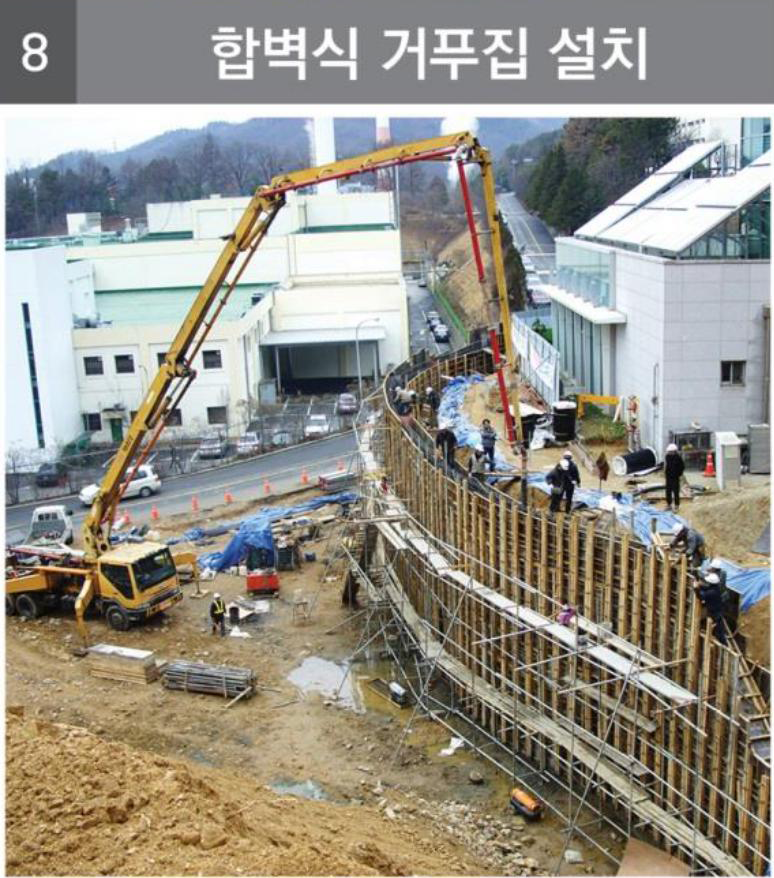

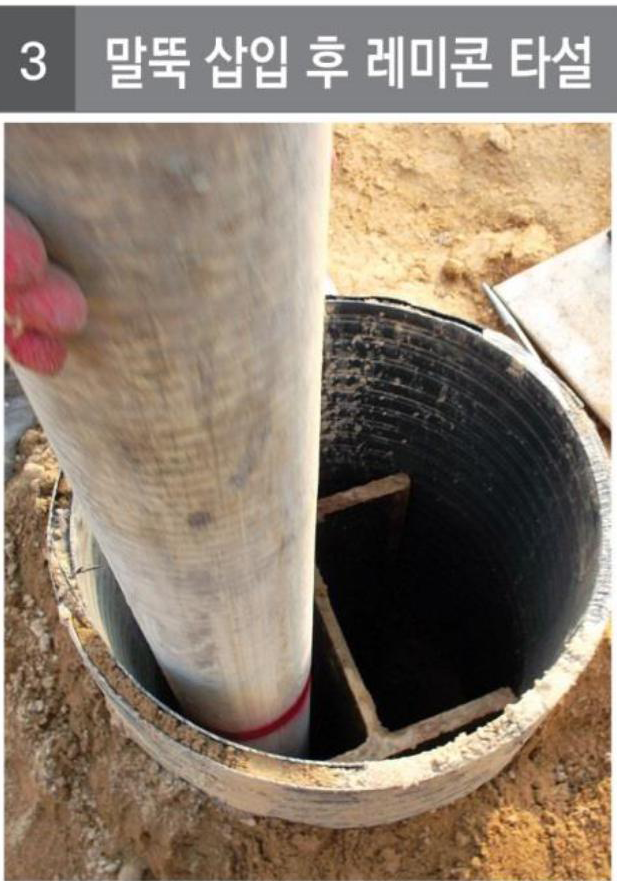

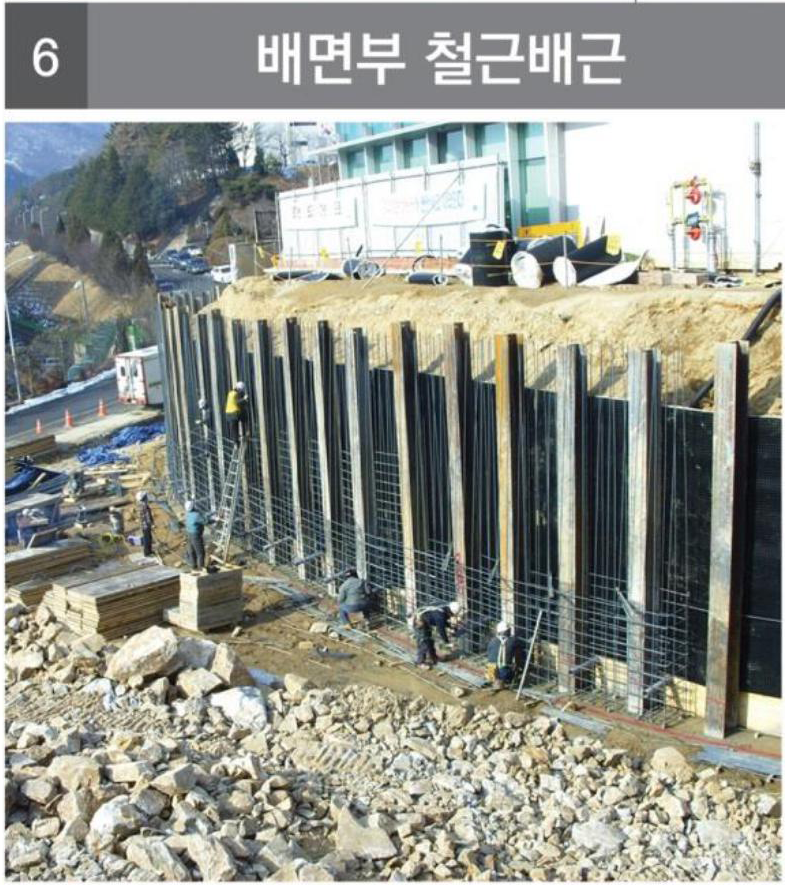

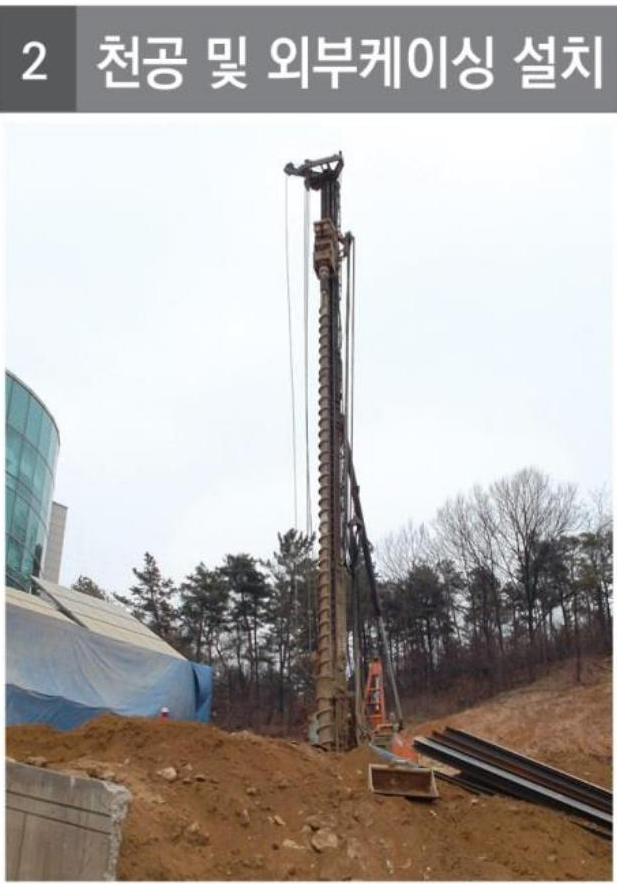

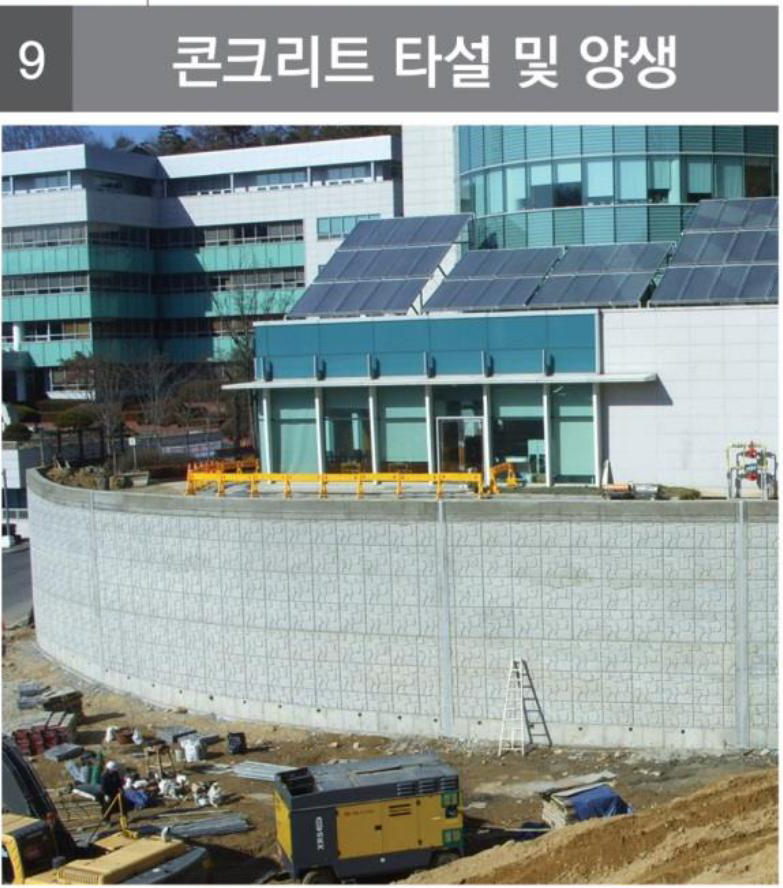

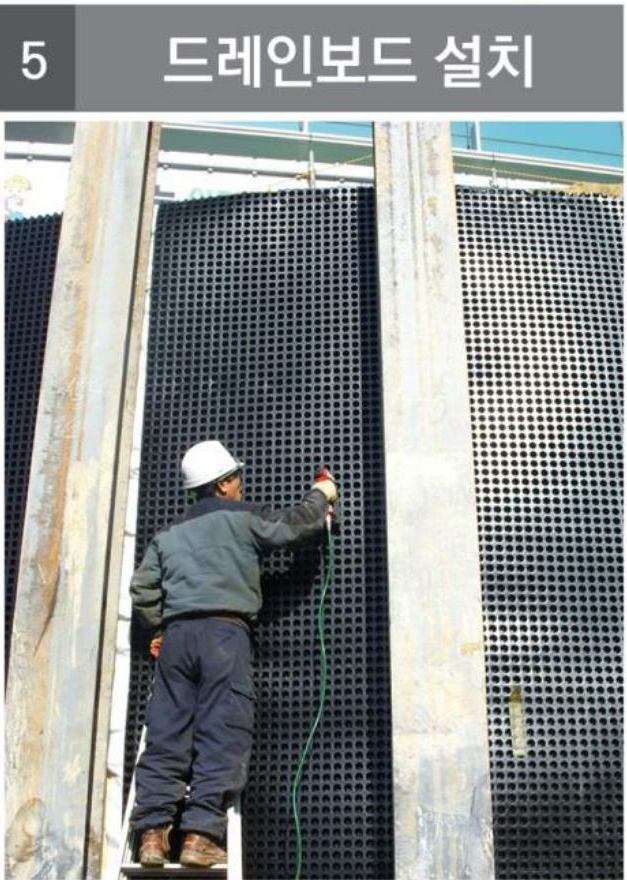

단계별 시공 전경

H=8.0m 이상 준공 사진

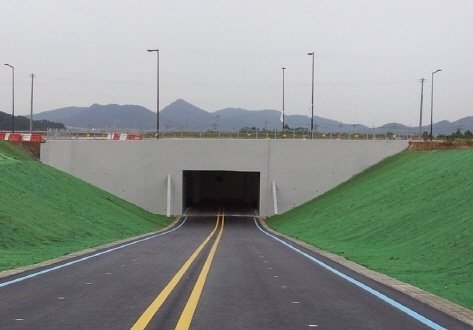

세종시환승터미널자립식옹벽공사(H=9.9m) 세종시환승터미널자립식옹벽공사(H=9.9m)

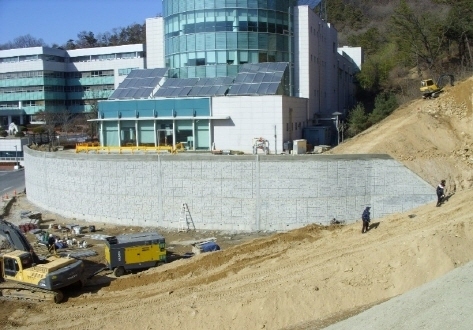

원자력연구소내 자립식옹벽공사(H=8.0m) 원자력연구소내 자립식옹벽공사(H=8.0m)

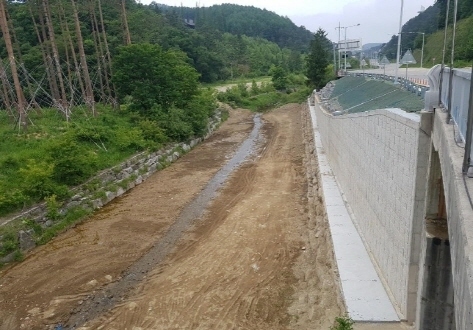

군도13호선(하동1교)도로보수공사중 자립식옹벽공사 (H=7.80m) 군도13호선(하동1교)도로보수공사중 자립식옹벽공사 (H=7.80m)

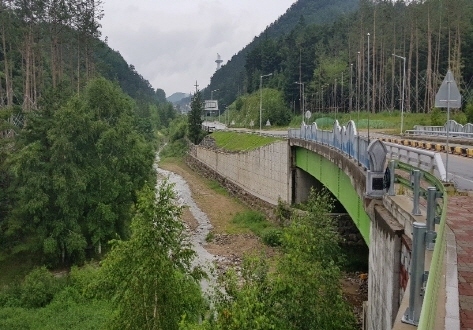

군도13호선(하동1교)도로보수공사중 자립식옹벽공사(H=7.80m) 군도13호선(하동1교)도로보수공사중 자립식옹벽공사(H=7.80m)

최신 준공사진

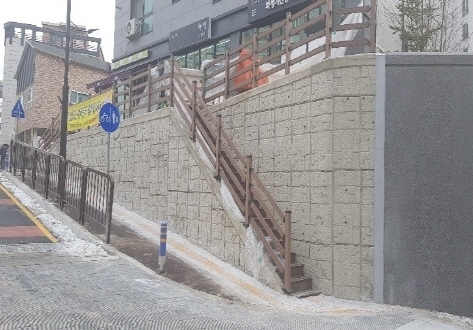

신동탄SK뷰 진입로공사중 자립식옹벽공사(H=3.0m) 신동탄SK뷰 진입로공사중 자립식옹벽공사(H=3.0m)

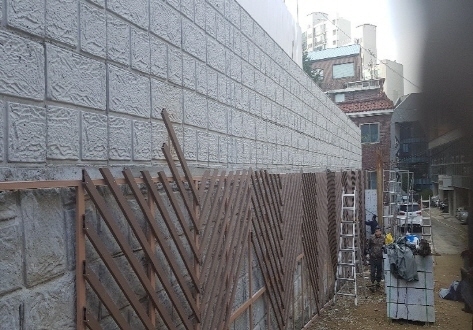

녹번동 173번지 도로개설공사 중 자립식옹벽공사(H=3.7m) 녹번동 173번지 도로개설공사 중 자립식옹벽공사(H=3.7m)

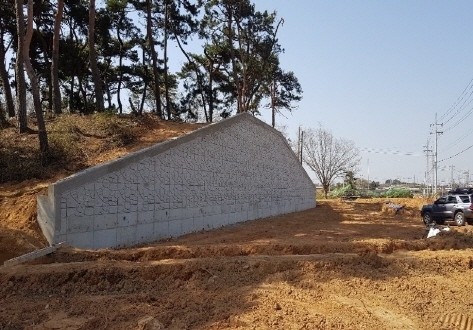

화성~매향간 도로개설공사 자립식옹벽(H=6.0m) 화성~매향간 도로개설공사 자립식옹벽(H=6.0m)

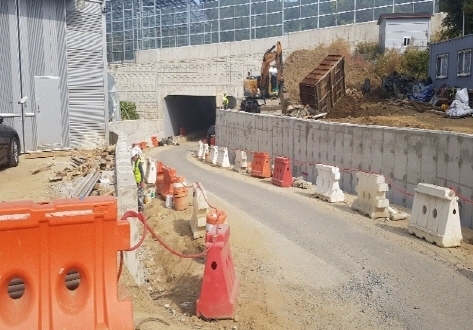

위례신도시 지구북측도로 자립식옹벽 (H=4.0m) 위례신도시 지구북측도로 자립식옹벽 (H=4.0m)

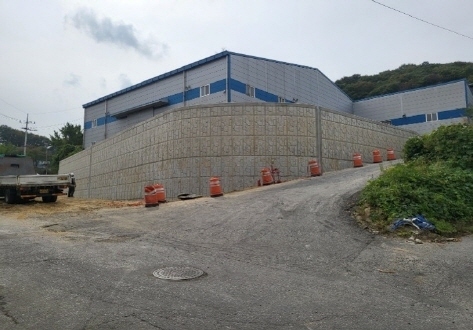

삼리~도웅간 도로확포장공사중 자립식옹벽공사(H=8.0m) 삼리~도웅간 도로확포장공사중 자립식옹벽공사(H=8.0m)

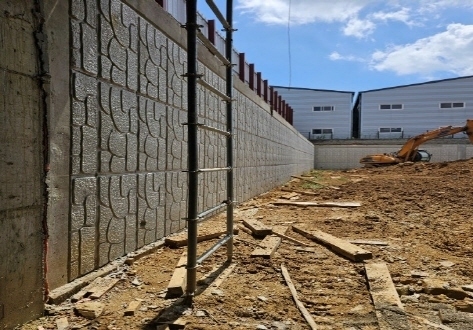

포천비즈니스센터 건립공사 중 자립식옹벽공사(H=5.0m) 포천비즈니스센터 건립공사 중 자립식옹벽공사(H=5.0m)

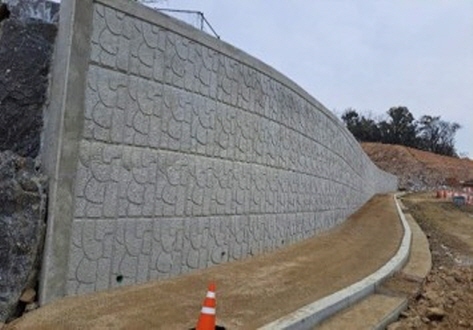

화성 신남지구 중로1-1개설공사중 자립식옹벽(H=7.0m) 화성 신남지구 중로1-1개설공사중 자립식옹벽(H=7.0m)

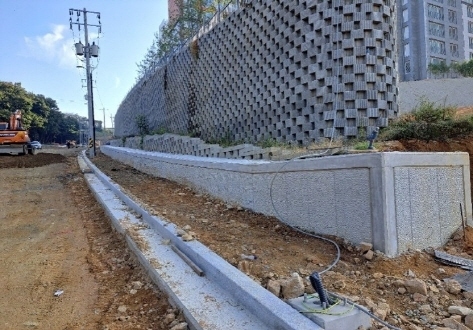

화성 신남지구 중로1-2개설공사중 자립식옹벽(H=3.0m) 화성 신남지구 중로1-2개설공사중 자립식옹벽(H=3.0m)

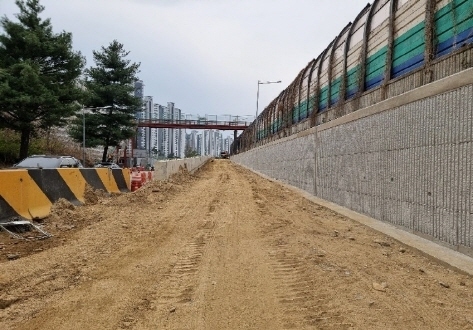

잠실대교남단IC 연결체계개선공사 중 자립식옹벽공사 (H=5.0m) , 2025 잠실대교남단IC 연결체계개선공사 중 자립식옹벽공사 (H=5.0m) , 2025

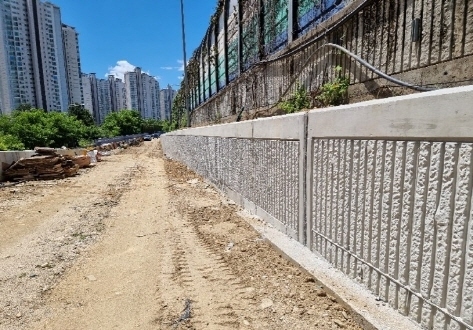

잠실대교남단IC 연결체계개선공사 중 자립식옹벽공사 (H=5.0m) , 2025 잠실대교남단IC 연결체계개선공사 중 자립식옹벽공사 (H=5.0m) , 2025

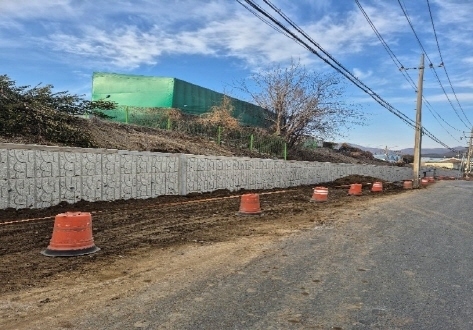

삼리~삼동간 2차수 자립식옹벽공사추가분(2025) 삼리~삼동간 2차수 자립식옹벽공사추가분(2025)

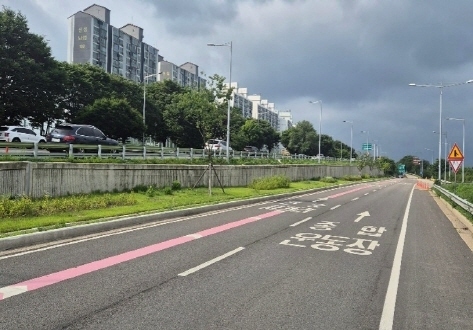

천호대교남단IC 연결체계개선공사 중 자립식옹벽공사 (H=5.0m) 천호대교남단IC 연결체계개선공사 중 자립식옹벽공사 (H=5.0m)

주요 실적

사업명 발주처 년도 높이 비고
다산신도시 지구외도로(4개소) 자립식옹벽공사 경기도시공사 2019 H=8.0m 준공
녹번동173번지 도로개설공사 자립식옹벽공사 은평구청 2019 H=3.7m 준공
화성~매향간 도로개설공사 자립식옹벽공사 화성도시공사 2020 H=6.0m 준공
신남침수지구 재해복구공사중 자립식옹벽공사 삼척시 2020 H=4.0m 준공
위례신도시개발사업 지구북측도로 자립식옹벽공사 LH공사 2020 H=4.0m 준공
삼성전자5라인이전자립식옹벽공사 삼성물산 2016 H=5.2~6.0m 준공
계양유소년축구전용구장건설공사중자립식옹벽공사 계양구청 2021 H=8.0m 준공
화성진안 램프A건설공사중 자립식옹벽공사 화성시 동부출장소 2021 H=6.0m 준공
천호대교남단IC 연결체계개선공사중 자립식옹벽공사 서울시도시기반시설본부 (대우산업개발) 2022 H=4.0m 준공
포천비즈니스센터 건립공사중 자립식옹벽공사 포천시 (우남건설) 2023 H=5.0m 준공
화성신남지구 중로1-1도로개설공사 자립식옹벽공사 화성시 2023 H=7.0m 준공
잠실대교남단IC 연결체계개선공사중 자립식옹벽공사 서울시도시기반시설본부 (SM삼환) 2025 H=4.0m 준공
삼리~도웅간 도로확포장공사중 자립식옹벽공사 경기도 광주시 (다성종합건설) 2025 H=8.0m 준공
세종~포천고속도로 안성-구리(제14공구) 자립식옹벽설치공사 한국도로공사 (현대건설) 2025 H=5.0m 준공
