자립식방진/방풍망공법
Space · K Wall
Space · K Wall
- 01
자립식 K 형 방진망 공법 - Space K Wall

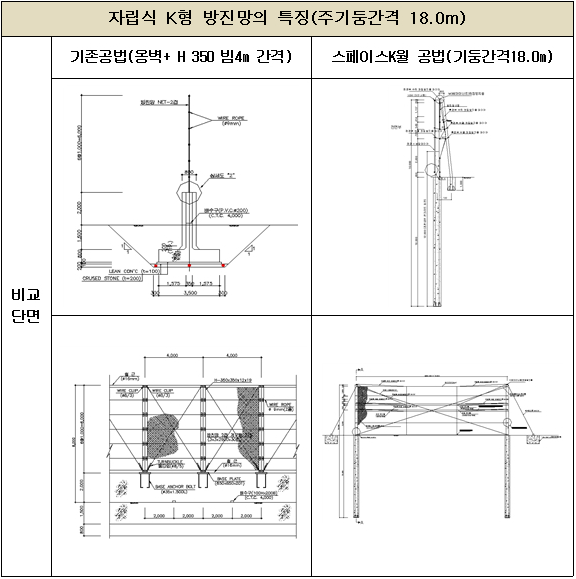

기존에 방진망을 설치하기 위하여 기초부에 콘크리트 옹벽을 타설한 후 4m 간격으로 H350빔을 설치하여 방진망을 설치하여 공사비를 과다하였으나, 자립식 K형 방진망은 내진 파일을 주기둥으로 기둥간격 18.0m 를 유지하고 케이블로서 방진망을 절곡 형태로 지지함으로서 공사비를 대폭 절감하고 케이블의 유연성으로 방진망의 파손 현상을 없앤 공법입니다.
- 02

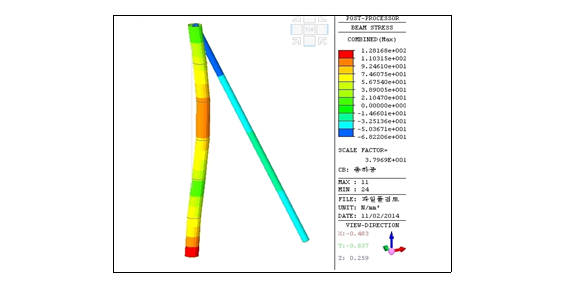

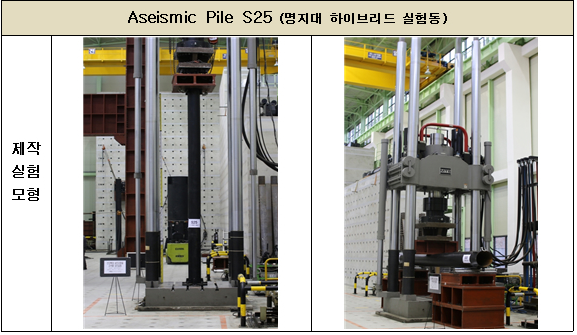

주 골조로 사용되는 S25 Aseismic Pile(내진파일)은 2013년도 국책과제에 선정되어 수평력에 대한 안정성 검토를 거친 신뢰할 수 있는 주골조 파일입니다.
- 03
시공 완료 후 근입된 선단확대 말뚝의 횡방향 내진 저항성으로 인하여 탁월한 내진 저항성을 확보한 방진망입니다.
- 04
기둥 간격 18.0m 당 공사기간 10일이 소요되므로서 신속한 공정 확보
- 05

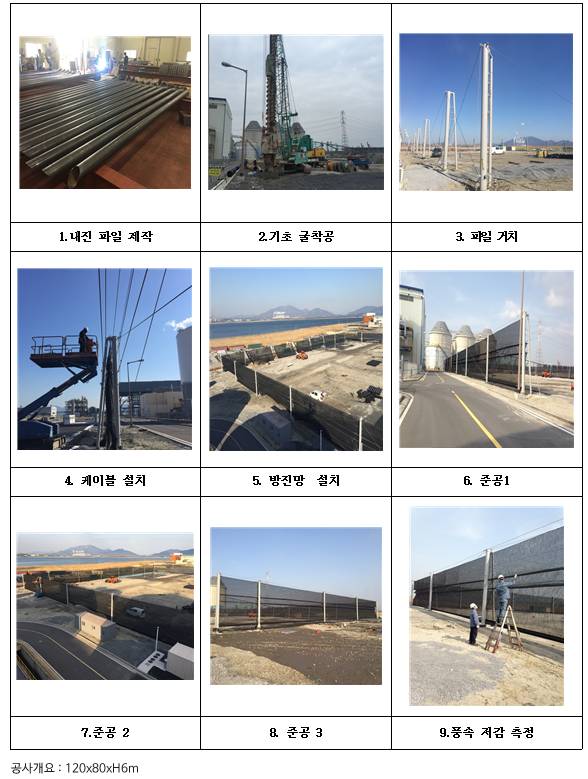

자립식 K형 방진망 (스페이스K 월) 시공사진 ( 2015년 발주처 : 포스코(주))
- 06

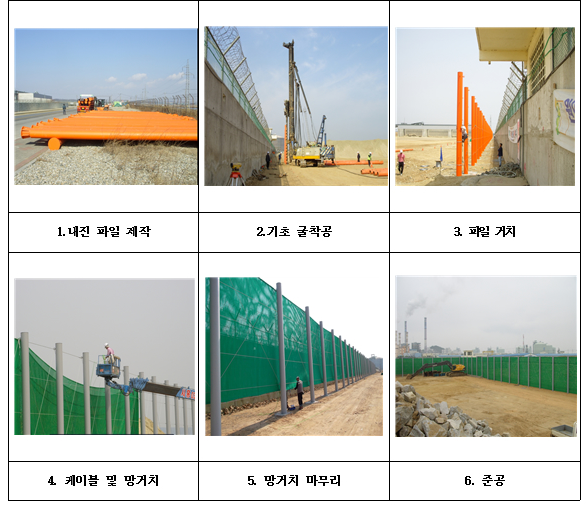

자립식 방진망 시공사진 (2013년 발주처 : 평택모래부두(주))
- 07
자립식 K형 방진망 시공 실적
| 사업명 | 발주처 | 년도 | 시공금액(백만원) | 비고 |
| 평택항 모래부두 방진망 설치공사 | 평택모래부두(주) | 2013 | 300 | 시공완료 |
| 슬래그제품야적장조성2차공사 | 포스코(주) | 2015 | 400 | 시공완료 |
